1 Questions / Réponses : Capteurs de passages

1.1 Comment distinguer l’émetteur du récepteur

Les capteurs fonctionnent par paires, le récepteur est équipé d’un écran, l’émetteur n’en possède pas.

1.2 Comment placer mes capteurs de façon optimale

Assurez-vous que le support où seront fixés les compteurs sont bien droit et parallèle l’un à l’autre

Assurez-vous que les capteurs soient positionnés au bon endroit :

• Que rien n’obstrue le rayon infrarouge (pas de plante, de meuble ou tout autre objet fixe ou en mouvement pouvant créer des artéfacts ou fausser le comptage)
• Que le capteur ne soit pas placé derrière une porte battante, qui peut fausser le comptage ou obstruer le rayon infrarouge.
• Assurez-vous de respecter la hauteur de pose, pour éviter d’avoir des artéfacts dus aux jambes des personnes
• Au minimum à 90 cm de hauteur
• Les capteurs doivent être à porter de votre Wi-Fi

Pose

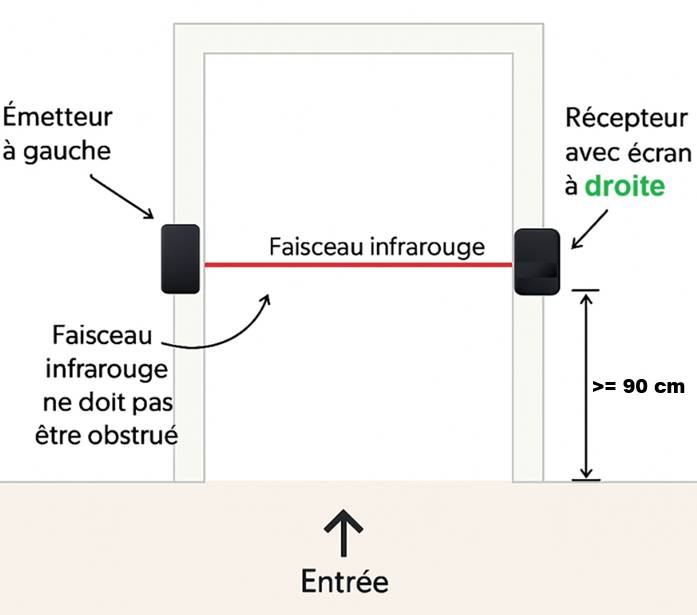

L’émetteur doit être positionné à gauche en entrant et le récepteur à droite en entrant, pour permettre de compter dans le bon sens.

Lorsque l’émetteur et le récepteur sont positionnés en face l’un de l’autre, le récepteur ne doit pas clignoter rouge, si c’est le cas cela veut dire qu’ils ne sont pas bien alignés ou que quelque chose bloque le rayon infrarouge.

Attention les autocollants fournis sont très forts, assurez-vous que l’emplacement choisi sera l’emplacement définitif.

1.3 Comment sont alimentés les capteurs ?

Les capteurs peuvent être alimentés soit via câbles micro-usb (non fournis) ou via des batteries rechargeables (fournies).

Les batteries utilisées sont des NCR18500A. Pour accéder à la batterie il convient de déclipser la partie supérieure du capteur (avec votre pouce tirer la partie matérialisée par l’encoche), vidéo de démonstration

1.4 Comment connaître le niveau de batterie restant

Un simple appui léger sur la partie centrale en bas de l’écran du transmetteur fait apparaître le niveau de batterie restant :

BAT R :XX%   T :YY%

R indique le niveau de batterie du récepteur

T indique le niveau de batterie du transmetteur

L’autonomie entre deux recharges dépend de la distance entre les capteurs, du nombre de passage, de la liaison Wi-Fi…

Cela peut prendre 24h pour que le niveau de batterie des compteurs s'ajuste.

1.5 Comment visualiser les données des compteurs dans Decalog SIGB

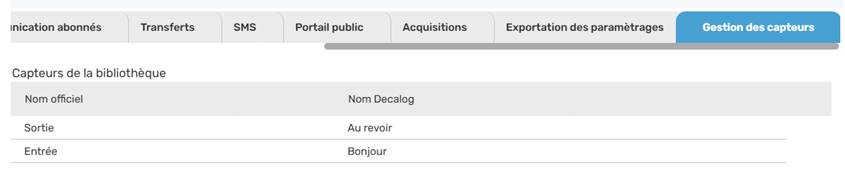

Dans le dernier onglet : « Gestion des capteurs » vous pouvez définir des noms personnalisés pour vos capteurs.

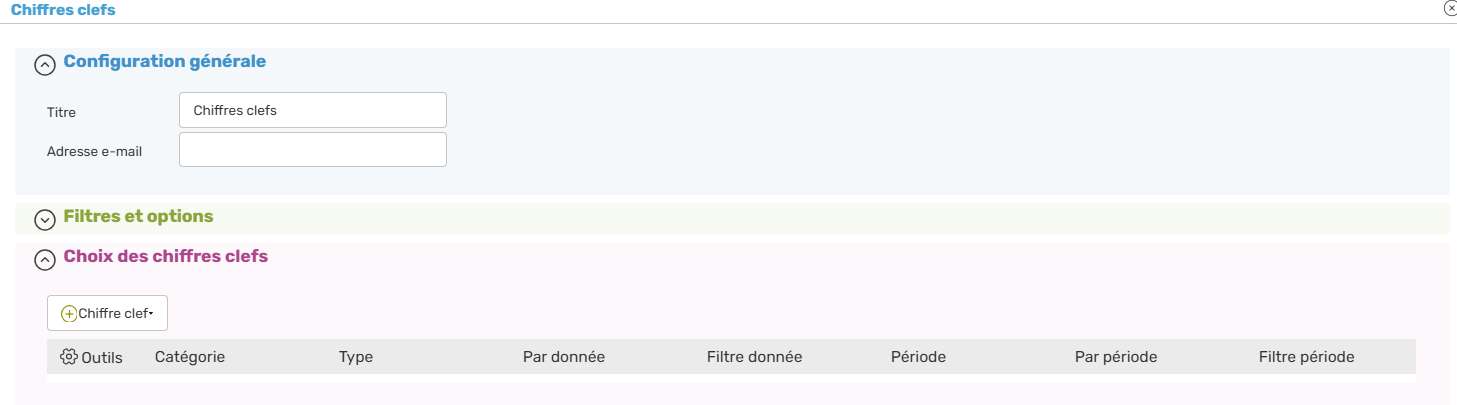

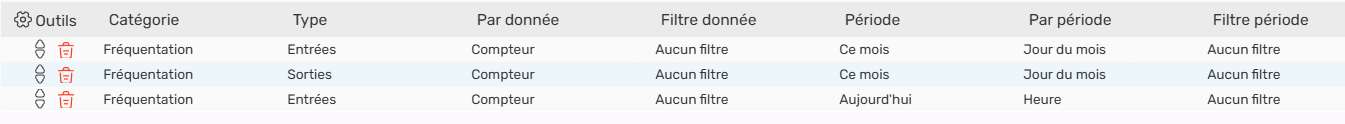

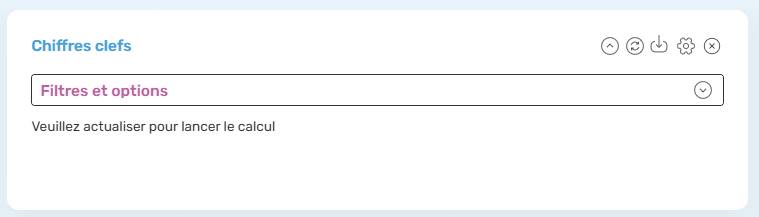

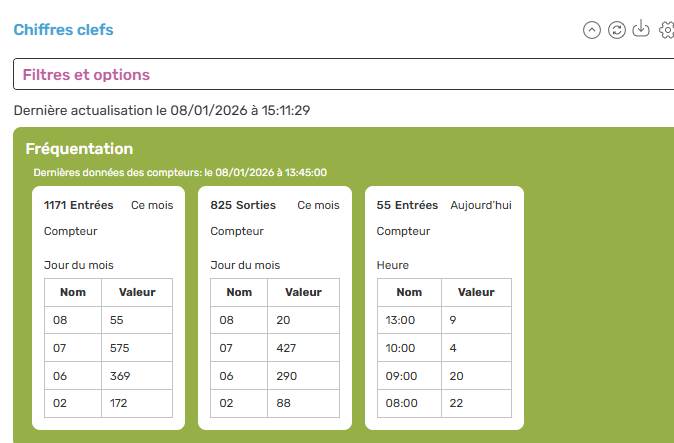

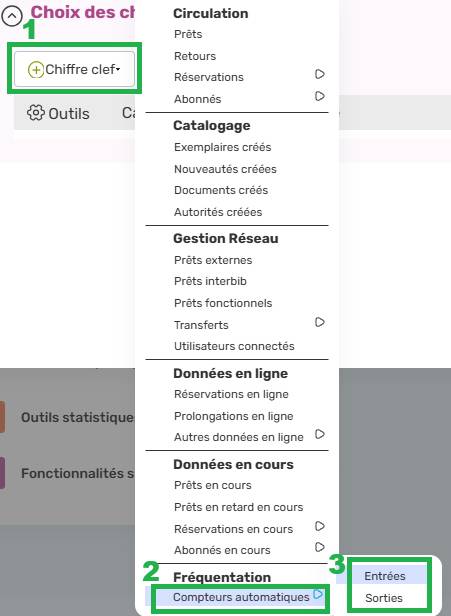

Vous pouvez retourner à présent sur le tableau de bord et ajouter vos capteurs sous formes de chiffres clés.

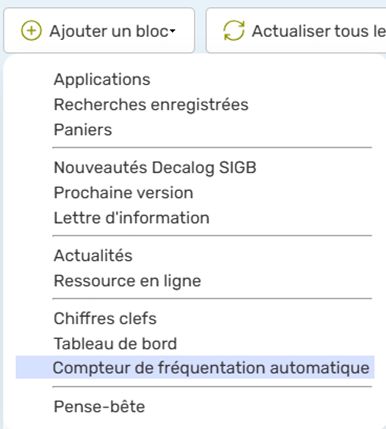

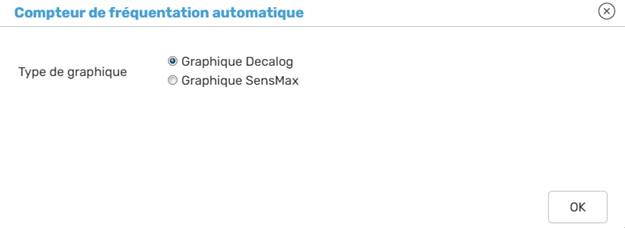

Si on vous le propose deux choix dans la fenêtre optionnelle suivante…

…Choisir le premier « Graphique Decalog »

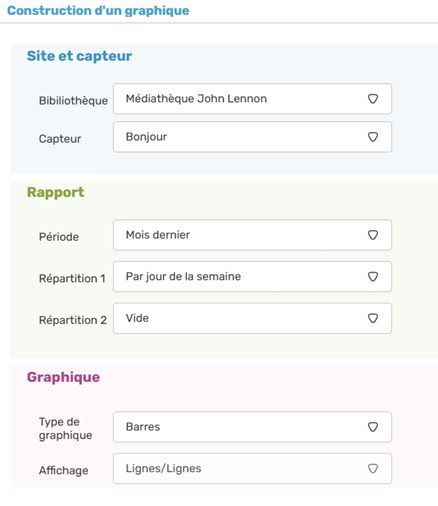

Paramétrer un premier graphique comme indiqué ici :

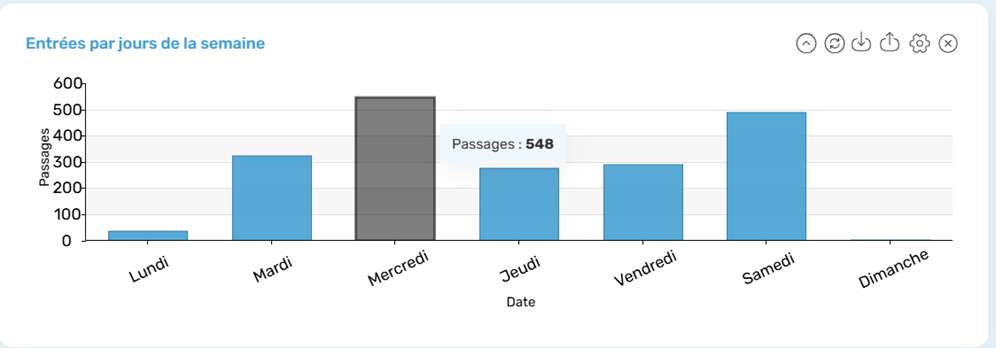

Tadaaa ! votre premier graphique sur les entrées par jours de la semaine pour le mois écoulé est prêt !

Il ne reste plus qu’à lui donner un titre parlant en cliquant sur  du graphique

Et en saisissant « Entrées par jours de la semaine » dans Informations générales / Titre.

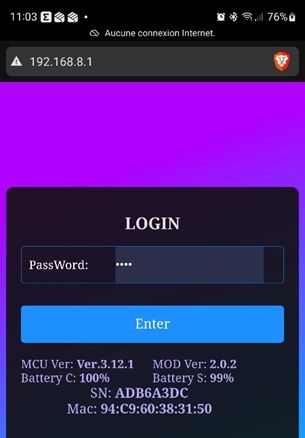

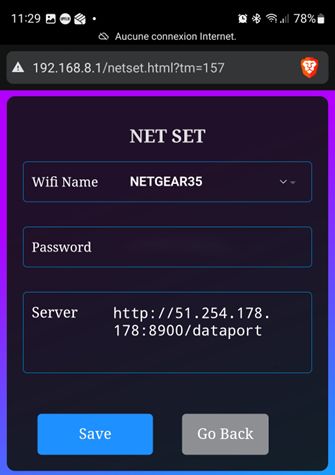

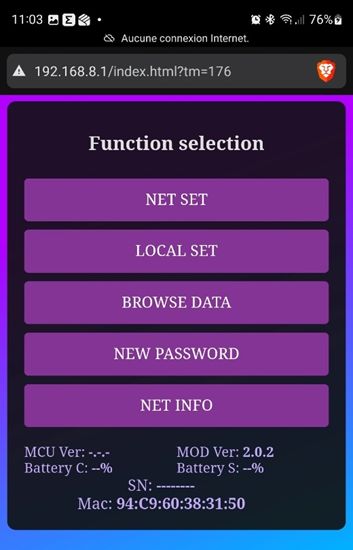

1.6 Comment changer les paramètres Wi-Fi des capteurs

1.6 Signification des leds

Coté récepteur :

• Clignotement Rouge = Le récepteur ne reçoit pas le signal infrarouge de l’émetteur, soit quelque chose bloque le signal entre les deux, soit les 2 boitiers ne sont pas correctement alignés.
• Clignotement Jaune = La pile du récepteur est faible, il faut donc soit la changer ou la mettre en charge
• Clignotement Bleu = Le récepteur transmet ces données via Wi-Fi ou les enregistrent

Coté émetteur :

• Clignotement Rouge = La pile de l’émetteur est faible, il faut donc soit la changer ou la mettre en charge
• Clignotement Bleu = Autotest au démarrage, il clignote 3 fois à l’insertion de la pile pour signifier que l’émetteur est en fonctionnement
